                    2. 河北凈杰環保設備有限公司官方網站歡迎您!
                      PENTOU
                      噴頭噴嘴概述
                      空心錐噴嘴
                      螺旋噴嘴
                      服務:13833893806
                        0318-8292563
                      銷售:13833893806

                      噴頭

                            噴嘴的性能對脫硫率有重要影響。目前在濕法噴淋層脫硫塔內通常采用空心錐切線型、實心錐切線型、雙空心錐切線型、實心錐、蜾旋型5種噴嘴。

                            常用的脫硫噴嘴有2種形式:螺旋型實心錐噴嘴和空心錐切線型噴嘴。

                            蜾旋型實心錐噴嘴的特點是噴淋量大,所以噴嘴個數少,缺點是結構易碎,且液滴均勻性也有待提高。在濕法脫硫吸收塔上,空心錐切線型噴嘴是蜾旋型實心噴嘴的替代產品, 其自由暢通直徑大,具有自清洗功能,應用最為普遍,因此選用該型式噴嘴。脫硫噴嘴采用的材料主要有反應燒結碳化硅/(RBSC/)和氮化硅結合碳化硅/(SXBSC/)。 RBSC屬于精細陶瓷,顯氣孔率小,彎曲強度大,適用于制作精細的螺旋型噴嘴。 SNBSC主要制造空心錐類噴嘴。目前,脫硫噴嘴的國產化率仍然很低,有的廠家正在開拓脫硫噴嘴業務,但是目前的制作還處于粗曠型模型仿制階段。從國外公司的供貨情況看SNBSC是噴嘴的主導材料。各噴淋層噴嘴錯開布置,保證漿液重疊覆蓋率至少達170%?250%,最外層噴嘴與塔壁要保持合理距離,防止塔壁穿孔漏漿。

                            1/)噴嘴的選擇

                            漿液本身要求噴頭能耐腐蝕。但由于噴嘴處壓力較高,流速較大,內部要求能耐磨蝕,表面要求能耐沖刷/(因為有上層漿液噴下)。故噴頭材料要求全部用碳化硅制成。這種大流量的漩流霧化噴頭國內制造質量還達不到要求,國外已有專業工廠生產。該噴頭最上一層是單噴,下面2?3層均采用上下同時噴的形式,一般是上噴角度為20度。流量占該噴頭總量的70%,下噴角度是90度,流量占30%,近塔壁的均用上下噴角為90度的噴頭。這種噴頭有法蘭連接和絲扣連接,承插連接三種,如噴漿管用FRP材料,則應用后兩者連接方式,如用鋼管內外橡膠,則只能用前者。



                      圖 空心錐切線嘈嘴

                            2/)噴嘴特性參數

                            噴嘴的特性參數主要有噴嘴壓降、噴霧角、噴嘴流量等。

                          (1)噴嘴壓降是指漿液通過噴嘴通道時所產生的壓力損失,主要與結構參數和漿 液粘度等因素有關。壓降越大,系統能耗也越大。一般WFGD噴淋系統噴嘴壓降典 型值為0.05-0.1MPa。

                          (2)噴霧角是指漿液離開噴嘴口后形成的液膜錐的錐角,主要受?chē)娮炜装霃?、?轉室半徑和漿液入口半徑等因素影響。選擇噴霧角時,必須與噴嘴在塔內布罝相 結合,保證塔內覆蓋均勻度與覆蓋率,通常要求噴淋角為90?120度。

                          (3)噴嘴流量是指單位時間內通過噴嘴的體積流量,主要與壓降、噴嘴結構參數 等因素有關。噴嘴流量根據系統布置與工藝計算確定,即噴嘴流量與噴嘴壓降 一般有以下關系:



                           其中:Q為噴嘴流量,L/min; K為特性系數,由噴嘴具體型號確定;

                                    ΔP為噴嘴壓降,bar;

                           由式可知,對于給定噴嘴,確定了噴嘴流量也就確定了噴嘴工作壓力。

                           3/)噴嘴在塔內布罝設計

                           噴嘴在塔內布置是非常重要的,只有進行合理、優化的噴嘴布置設計,才能 達到系統設計要求,使脫硫系統達到高脫硫率。其中噴嘴在塔內布罝的方法有兩 種:一種是同心圓布置,另一種是矩陣式布置。

                            進行噴嘴在塔內布罝設計中應該注意以下問題。

                          (1)選擇合理的噴嘴覆蓋高度,通常根據噴嘴特性及兩層噴淋之間距離來確定。

                          (2)選擇合理的單層噴嘴個數。一般來說,噴嘴個數根據工藝計算來確定。通常 每層布置一個噴淋管網,每層應裝有足夠多的噴嘴,盡量減少連接噴嘴的管道長 度。噴嘴數量選擇按如下公式計算:



                            其中φ-200%或220%/(覆蓋率;多取220%/)

                                  Do-吸收塔噴淋區直徑/(米)

                                  d2-_噴嘴在噴射距離1米處的噴射直徑/(米)

                           (1)當噴嘴覆蓋高度確定以后,則就可以計算單個噴嘴的覆蓋面積,



                      式中,θ為噴霧角。A0為單個噴嘴的覆蓋面積,m2。噴嘴覆蓋高度,m。

                            (2)當在脫硫塔內布置噴嘴時,選擇合適的噴嘴之間的距離。通常根據噴嘴個數 和脫硫塔直徑來選擇噴嘴間距,并要與連接噴嘴的噴管布罝方案整體考慮。

                            (3)選擇合理的經濟流速,并根據噴管產品的標準來確定石灰石漿液母管和支管 直徑。

                            (4)當檢驗噴淋層在脫硫塔覆蓋率時,不僅要考慮噴嘴液流與母管、支管和支撐的碰撞對覆蓋率的影響,還要考慮所有噴嘴在脫硫塔內覆蓋均勻度。噴淋層在脫硫塔內覆蓋率為



                             式中a為覆蓋率,%; n為單層噴嘴個數;A0為單個噴嘴的覆蓋面積,

                                   A為吸收塔的截面積,m2。

                             工程設計時通常要求塔內噴淋覆蓋率為200%?300%,且覆蓋比較均勻。進 行噴淋層間距選擇時還必須要考慮噴嘴液流與母管、支管和支撐的碰撞對覆蓋率的影響。

                             在本次設計中噴嘴采用矩陣式布置方法,其噴淋盤母管和支管管徑的布置如 下圖所示

                            空心錐噴嘴是采用空心噴霧模式,空心錐噴嘴結構簡單、霧化均勻,使用方便,具有噴射泵中心與進口軸線錯位的特點,其噴霧形式為錐形空心圓環狀,霧化顆粒度小、不易堵塞;噴射角度一般為40~90度,該噴嘴無導流體,能夠在不等的壓力下達到同等噴霧效果,由于此設計特點廣泛應用于大流量空心錐噴嘴、螺旋空心錐噴嘴上。

                            廢氣脫硫除塵、廢氣洗滌、氣體冷卻、洗滌與漂淋過程、產品去污、滅塵控制、空氣加濕、化學處理、淀粉噴淋煙氣洗滌、化學處理、冷卻塔降溫、填料塔噴淋等。

                            空心錐噴嘴噴霧效果,見圖



                            空心錐噴嘴的性能參數指標:

                            支持的鏈接尺寸:常見尺寸 1/8 、3/8 、1/4、 3/4 、1/2 、1寸 、1.5寸 、2寸、 3寸

                            支持的壓力:0Mpa-15Mpa/(常見壓力1Mpa、2Mpa、3Mpa、4Mpa、5Mpa、10Mpa/)

                            支持的流量:0L/min--1000L/min(常見流量0.5L/min、1L/min、5L/min、10L/min、20L/min、)

                            支持的噴射角度:常見度數30°、45°、60°、90°、120°、160°(科豐噴嘴角度可根據需求定制角度)

                            支持的材質:不銹鋼/(SS304、303、316、316L),黃銅(BRASS),塑料(PVC、ABS、FUD)、碳化硅

                            支持的連接方式:外(內)螺紋連接、卡套式連接、夾扣式連接、快拆式連接、焊接、法蘭式連接.

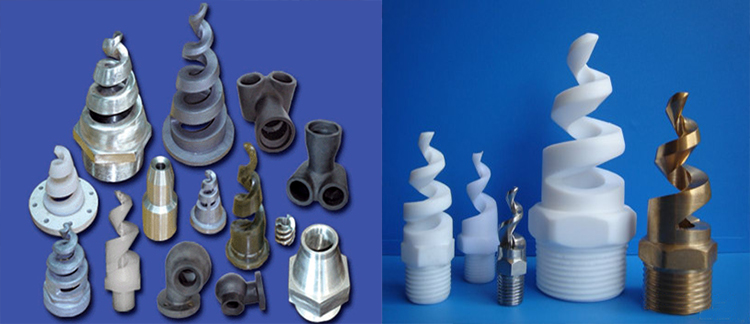

                            螺旋噴嘴又叫脫硫噴嘴、防堵塞噴嘴、大流量噴嘴、除塵噴嘴、耐腐蝕噴嘴,是一種實心錐形或空心錐形噴霧噴嘴,噴流角度范圍可為50°-170°。,液體流率范圍為5.5-4140升/分。液體流率范圍為5.5-4140升/分。這種結構緊湊的噴嘴有著暢通的流道可以最大程度地減少液體阻塞,使液體在給定尺寸的管道上達到最大流量。

                            螺旋噴嘴可以在大多數管道系統上安裝或更新??商峁┑膰娮煊蠳PT或BSPT(外)螺紋型。通常1/4英寸一4英寸的噴嘴可分別用黃銅、316不銹鋼鑄件、PVDF、 碳化硅、TEFLON聚四氟乙烯或聚氯乙烯材料制造的。如需應用于特殊領域,也可采用其它材料制造。

                            噴嘴有內、外螺紋型。通常1/4英寸-6英寸的噴頭可分別用黃銅、316不銹鋼鑄件、TEFLON聚四氟乙烯或聚氯乙材料制造的。如需應用于特殊領域,也可采用其它材料制造。

                            液體(或料漿)通過與連續變小的螺旋面相切和碰撞后,變成微小的液珠噴出而形成霧狀。噴嘴腔體內從進口至出口的流線型設計使得阻力系數降至最低,因而螺旋噴嘴適用于各種崗位。例如:化工、環保、電力、紡織等眾多工業領域,特別是煙氣脫硫除塵行業應用更為廣泛。其耐磨性、耐腐性、成霧性、防堵性已被該行業眾多用戶所接受。

                            1、廢氣洗滌;2、氣體冷卻;3、洗滌與漂淋過程;4、防火滅火;5、使用于煙氣脫硫系統;6、使用于除塵降塵系統

                           不同于常規

                           常規的實心噴嘴內部都有一個葉片,讓液體通過葉片的導流作用形成同是順時針或者逆時針?lè )较虻牧鲃?dòng),并且由于水壓的作用使液體產生離心力,從而產生錐形的噴霧。

                           螺旋噴嘴則不同,螺旋噴嘴是一種典型的撞擊式分散噴霧,噴嘴內部沒有結構,是一個暢通的通道,水流是通過撞擊螺旋的分層界面,從而產品分層噴淋。

                           不易堵塞

                           正因為螺旋噴嘴沒有內部結構,廢氣廢水中的雜質可以大量通過噴嘴而不會(huì )產生堵塞,這對于廢氣和廢水來說,無疑是最好的福音,廢氣廢水中都含有大量的雜質,而使用螺旋噴嘴則剛好解決了這一難題。

                           多層噴淋

                           常規120度的螺旋噴嘴都有3至4個噴淋的分層界面,部分其他角度甚至有很多層的分層界面。噴淋的效果就是:每一個界面都形成一個錐形噴淋面,試想想,一個螺旋噴嘴少則3-4個錐形噴淋面,多則6-7個噴淋面,這又是普通實心錐形噴嘴效果的多少倍呢?

                           型號多

                           就噴射角度來說,螺旋噴嘴有60度、90度、120度、150度、170度等;就噴霧模式來說,螺旋噴嘴有空心錐形直噴、實心錐形直噴、空心錐形切向型、空心錐形雙噴等;就尺寸大小來說,螺旋噴嘴從1/4英寸至4英寸;就流量大小來說,3公斤壓力下5.5升/分鐘到4140升/分鐘;就材質來說,螺旋噴嘴有PP、PVC、尼龍、PE、賽鋼、PVDF、PTFE、TELFON、F4、陶瓷、304不銹鋼、316不銹鋼、316L不銹鋼、碳化硅等。

                          成本低

                          使用螺旋噴嘴成本低,螺旋噴嘴多采用注塑,澆鑄,窯爐燒結等工藝,歸根結底都是使用模具制造產品,比普通金屬?lài)娮斐杀镜土芏?,而又容易生產大批量的貨物。舉個例子,如果生產十萬個不銹鋼螺旋噴嘴,從開模到完成約需要1個多月時間,加工呢?估計需要半年以上的時間。
