                    2. 河北凈杰環保設備有限公司官方網站歡迎您!
                      DWT-1
                      產品概述
                      技術參數與應用
                      產品選型
                      性能參數表
                      安裝尺寸表
                      使用說明
                      服務:13833893806
                        0318-8292563
                      銷售:13833893806

                      DWT-1型玻璃鋼屋頂風機

                              DWT-1型為軸流式玻璃鋼屋頂風機,可用于中低壓、大流量場合的排風和送風;采用CAD模擬優化設計,具有效率高、噪音低、運轉平衡、外形美觀、防腐、防爆等優點。廣泛應用于發電、化工、橡膠、制藥、食品加工、冶金等各行業及高級民用建筑的送風和排風。

                              DWT-1型低噪音玻璃鋼屋頂通風機系采用CAD模擬優化設計,經大量試驗研究開發的“星火”產品,規格形式多、應用范圍廣、效率高、噪聲低、重量輕、高強度、耐腐蝕、運轉平穩、壽命長、外形美觀、防爆等優點,廣泛應用于發電、化工、橡膠、制藥、食品加工、冶金、機械等行業的車間及高級民用建筑的送風和排風。

                             1.風機葉輪采用FRP(玻璃鋼)制作,對于壓力要求高,風機轉速較大的離心風機,葉輪表面較特殊的鍍鋅加噴塑耐蝕處理,不僅降低整機重量且有良好的耐腐蝕能。

                             2.風機運轉平穩,壽命長;本風機的轉動慣量小,動平衡精度高,運轉平穩,各項性能指標的工廠內控標準要求均高于風機行業標準,能確保風機長期穩定地運行。

                             3.外型美觀:本風機的風帽部件采用玻璃鋼制作,外表采用進口膠衣樹脂膜,曲面過渡柔和,美觀大方,實用性強;

                             4.風機采用戶外立式電機或外轉子低噪聲電機,運轉性能穩定。

                             1.DWT-1型軸流式屋頂風機,其葉型設計原理采用寬葉片大弦空間扭曲、傾斜式葉片,可以低速運行時達到所需風量、風壓,從而降低風機噪聲。

                             2.風機按葉輪直徑分3#-24#十七個機號,系列風量為1500-220000m3/h全壓為60-320Pa,機號大于等于12的風機葉片可制成葉角可調。滿足不同工況需要,實現節能降噪。

                             3.風機可適用于防爆、有腐蝕性氣體的環境中。

                             4.風機配套電機:用防護等級IP54、絕緣等級F級電機,如配絕緣等級為H級,為滿足不同工況點的性能調節需要,可配用雙速電機,實現兩檔調速。也可配用變頻電機和變頻控制器,實現變頻調速,建議調節頻率鎖定在25HZ-50HZ。

                             5.風閥:風機根據用戶需要可配手動或電動調節閥門、自垂百葉等。重力自動關閉式風閥材質為玻璃鋼;電動驅動啟閉式風閥葉片采用玻璃百葉制造,防結露,防氣流倒灌,尤其適合北方嚴寒地區使用。

                             6.風機外殼、風帽:采用玻璃鋼制造,本風機整體結構強度按50m/s極端室外風速的條件進行設計,有較好的抗風能力。

                             7.安裝維護:風帽移開后即可維護檢修,操作簡便、靈活。

                             8.風口過濾網:該系列送風機進風口配抽取式過濾網,積污后可抽出并重復使用,降低運行成本。

                             9.運轉平穩:本風機的轉動慣量小,平衡品質優,平衡品質達到ISO1940標準的G2.5平衡品質等級水平,整機經過機械運轉試驗、振動試驗和氣動性能試驗,以保證達到運行平穩、可靠的要求,有效延長風機的使用壽命,降低噪聲,減小振動。

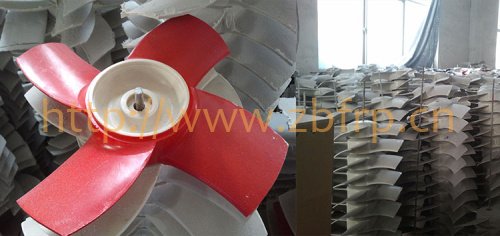

                      DWT-1屋頂風機葉輪

                      玻璃鋼模壓整體成型葉輪

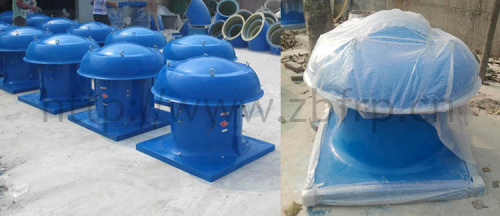

                      dwt-1屋頂風機機殼及風帽

                      風機機殼及風帽

                      undefined

                      手動風閥及電動風閥

                             本系列軸流式屋頂風機按葉輪直徑分有300、400、500、600、700、800、900、1000、1120、1200、1400、1500、1600、1800、2000、2200、2400共17種規格。

                              軸流屋頂風機性能與選用性能表,是指在標準狀況下(溫度20℃,相對濕度50%,大氣壓力760毫米水銀柱,氣體比重1.2公斤/立方米)之空氣性能。葉輪轉速有改變時,通風機性能可按下列各式換算:

                      軸流風機選型公式

                      式中:
                              Q2、H2、N2、n2指性能表中所列的風量、風壓、功率和轉速。
                              P2=0.1224公斤.秒/米2(標準狀況下的空氣密度)。
                              Q1、H1、N1、n1指實用工況下的風量、、風壓、功率和轉速。
                              p1指實用工況下的空氣密度。

                            每一種機號的葉片數都為4片。葉片又可裝成15°、20°、30°、35°五種角度。因此,每一機號由于葉片安裝角度的大小,主軸轉速快慢的不同,風機的風壓,風量及所消耗功率也不相同。 傳動方式:選用各級電動機,與葉輪直接聯接,機體外殼制成圓筒形,旋轉方向為順時針?lè )较颉?/div>

                       訂貨需知:

                            1、使用單位在訂軸流屋頂通風機時必須注明所需產品的規格、型號、葉片角度。有關電機的啟動設備概不供應。

                             2、整套交貨范圍 風機一臺。

                      葉輪直徑/(mm/)

                      風量/(m3/h/)

                      全壓/(pa/)

                      轉速r/min

                      裝機容量/(kw/)

                      噪聲dB/(A/)

                      300

                      2600-3300

                      231-181

                      2855

                      0.37

                      66

                      1450-1650

                      72-181

                      1450

                      0.06

                      52

                      400

                      5300-7450

                      250-193

                      2850

                      0.75

                      69

                      4580-5700

                      190-176

                      1450

                      0.55

                      67

                      500

                      5600-8000

                      191-135

                      1450

                      0.55

                      68

                      6400-7000

                      131-113

                      960

                      0.37

                      63

                      4100-6000

                      96-88

                      720

                      0.25

                      58

                      600

                      13000-15000

                      267-232

                      1450

                      1.5

                      73

                      9100-11000

                      193-168

                      960

                      1.1

                      67

                      7600-8500

                      136-111

                      720

                      0.55

                      62

                      700

                      12500-17500

                      212-165

                      960

                      1.5

                      69

                      9200-12000

                      177-141

                      720

                      0.75

                      63

                      7200-9300

                      102-83

                      560

                      0.55

                      59

                      800

                      23000-27000

                      228-175

                      960

                      2.2

                      72

                      16000-20000

                      167-129

                      720

                      1.5

                      66

                      12250-15750

                      121-78

                      560

                      0.75

                      63

                      900

                      24000-34500

                      256-202

                      960

                      3

                      76

                      24000-32000

                      177-126

                      720

                      2.2

                      73

                      18600-24000

                      126-102

                      560

                      1.1

                      67

                      1000

                      39000-5000

                      317-251

                      960

                      5.5

                      81

                      35000-46000

                      183-138

                      720

                      3

                      76

                      20000-28000

                      133-111

                      560

                      1.5

                      69

                      1120

                      40000-52500

                      183-138

                      720

                      3

                      77

                      40400-56900

                      322-253

                      960

                      5.5

                      82

                      25000-32000

                      142-111

                      560

                      1.5

                      71

                      1200

                      44000-57000

                      209-169

                      720

                      5.5

                      73

                      33000-42000

                      148-126

                      560

                      3

                      67

                      1400

                      57500-76700

                      268-250

                      720

                      7.5

                      77

                      51500-69000

                      175-159

                      480

                      4

                      69

                      1500

                      70000-88500

                      208-195

                      720

                      7.5

                      78

                      55800-74750

                      165-149

                      480

                      4

                      70

                      1600

                      81500-107500

                      256-235

                      720

                      11

                      79

                      42600-61000

                      167-131

                      320

                      4

                      70

                      1800

                      96450-129300

                      286-261

                      720

                      15

                      80

                      74300-96250

                      143-122

                      480

                      5.5

                      71

                      62500-79150

                      148-115

                      320

                      4

                      66

                      2000

                      131000-168700

                      274-215

                      480

                      15

                      78

                      95200-125500

                      132-118

                      320

                      5.5

                      68

                      2200

                      165000-201600

                      210-193

                      480

                      15

                      79

                      119500-155000

                      155-135

                      320

                      7.5

                      71

                      2400

                      176500-220800

                      246-212

                      480

                      18.5

                      84

                      135000-175000

                      188-148

                      320

                      11

                      77

                      85000-140000

                      171-150

                      220

                      7.5

                      70

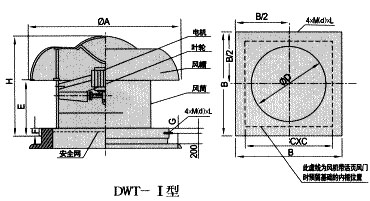

                      機號

                      Φ A

                      Φ D

                      B

                      F

                      G

                      C

                      E

                      H

                      M/(d/)×L

                      重量 /(Kg/)

                      3

                      650

                      310

                      510

                      60

                      30

                      370

                      300

                      545

                      10.5×100

                      15

                      4

                      650

                      410

                      630

                      60

                      30

                      470

                      340

                      585

                      10.5×100

                      28

                      5

                      890

                      510

                      750

                      60/(80/)

                      30

                      570

                      390

                      715

                      10.5×100

                      37

                      6

                      1000

                      610

                      870

                      60/(80/)

                      30

                      670

                      440

                      765

                      12.5×120

                      57

                      7

                      1220

                      710

                      1000

                      80

                      40

                      800

                      480

                      950

                      12.5×120

                      85

                      8

                      1340

                      810

                      1100

                      80

                      40

                      900

                      480

                      950

                      12.5×120

                      124

                      9

                      1650

                      910

                      1250

                      80/(100/)

                      40

                      1000

                      480

                      950

                      12.5×120

                      146

                      10

                      1650

                      1010

                      1400

                      80/(100/)

                      40

                      11000

                      480

                      1105

                      12.5×150

                      216

                      11.2

                      1800

                      1130

                      1540

                      80/(100/)

                      40

                      1240

                      480

                      1105

                      11.6×150

                      258

                      12

                      1800

                      1210

                      1660

                      80/(100/)

                      60

                      1360

                      500

                      1315

                      16.5×150

                      279

                      14

                      2500

                      1410

                      1900

                      100

                      60

                      1560

                      600

                      1450

                      16.5×150

                      357

                      15

                      2500

                      1510

                      2040

                      100

                      60

                      1700

                      600

                      1450

                      18.5×200

                      386

                      16

                      3000

                      1610

                      2160

                      100

                      60

                      1800

                      600

                      1580

                      18.5×200

                      397

                      18

                      3000

                      1810

                      2400

                      100

                      60

                      2000

                      600

                      1580

                      18.5×200

                      562

                      20

                      3400

                      2010

                      2600

                      100

                      60

                      2200

                      6000

                      1580

                      20×200

                      721

                      22

                      3800

                      2210

                      2800

                      100

                      60

                      2400

                      600

                      1660

                      20×200

                      756

                      24

                      3800

                      2410

                      3000

                      100

                      60

                      2600

                      600

                      1660

                      20×200

                      856

                            1.風機必須處置安裝,不得傾斜,否則將會(huì )影響葉輪運轉或加大噪聲。

                            2.安裝前應先在屋頂做好基礎,按機座螺孔距離埋入螺栓。

                            3.安裝時,應先在機座下部基礎上加裝厚度6毫米的橡膠墊。在機座上邊路栓上加平光墊圈和彈簧墊,以免漏氣和損壞玻璃鋼螺栓機座孔或松動。

                            4.安裝后用手轉動葉輪,檢查葉輪與集風器有無碰撞,然后點動開關試車,檢查葉輪需安裝方向是否正確,在確定間隙已調整適當后,緊固螺栓。

                            5.局部通風系統,此系統直接給出了廠房?jì)裙ぷ髋_產生的有害氣體通過管道流出的情況。為了減少系統損失,拐彎處最好呈弓形,即圓滑過度。

                            6.中心管道排氣系統,公共住宅的多層樓房,多層房間產生的有害氣體通過中心管道排出。 風機的竄用和管道的布置均應考慮到壓力損失。

                            7.當屋頂上吊裝風機時,注意不要使風機局部過載,起吊時要盡量使起吊的作用線通過風機的重心。

                            8.管道與風機之間應墊有彈性材料(軟聯接)。防止螺栓、螺母、墊圈和構建腐蝕的方法是鋼件涂刷油漆和鍍鋅。

                            9.風機要注意防水,例如安裝螺釘孔和雨水易流入的地方要予以檢查,防止雨水流入。

                            10.風機在安裝基礎上安裝固定后,要保證安裝機座和其他障礙物之間的距離大于風機葉輪直徑。

                            11.定期檢查不見有無損壞、運轉是否正常及螺栓有否松動等。

                            12.風機拆卸餓維修后,要檢查安裝是否正確,注意葉輪與集風器徑向間隙和插入深度是否合適,FDW系列葉輪出口應在擴壓器空間的正中位置,葉輪的后盤和淺盤不的露在擴壓器外。
